西西人体做爰大胆性自慰,无套内射无矿码免费看黄,男男无码gv片在线看

軟瓷外墻磚的施工流程，你知道嗎？

發布時間：2021-06-05　點擊數： 530

軟瓷施工的六個步驟：

一、排版
　  1.按照技術設計要求、施工模數試排，確定接縫寬度，分格試排可以使用整塊操作。
     2.保證軟瓷磚縫隙均勻，符合設計要求。注意大墻面、柱子和垛要排整磚，不可避免時，非整磚應該排在次要部位，如窗間墻或陰角處等，注意協調對稱。
     3.如遇有墻面突出物周圍的軟瓷磚應整磚套割吻合，邊緣整齊，不得用非整磚隨意拼湊鑲貼。
     4.以軟瓷材料的規格、尺寸為標準，按試排效果和整塊的倍數彈出垂直線和水平線作為粘貼控制線。

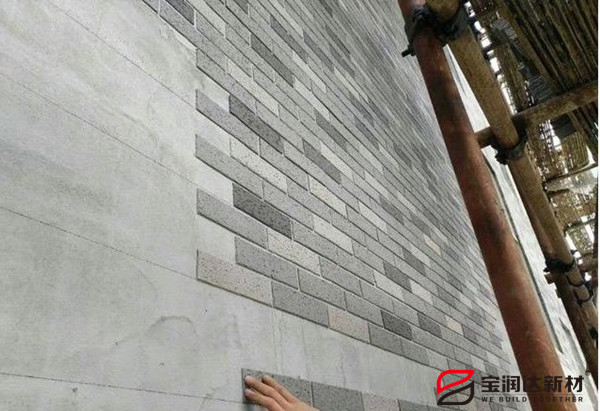

二、粘貼
　　1. 粘接劑：軟瓷專業粘接劑，粘接劑調制時需用電動工具攪拌均勻。
　　2. 軟瓷磚規格為300mm*300mm及以內時，可采用軟瓷背面滿刮漿方式，厚度為4mm左右;軟瓷規格在600mm*600mm以上時，必須采用軟瓷背面及墻面雙面滿刮漿方式，厚度為3mm左右即可。刮漿時好采用齒形刮刀，刀齒深度宜為5~6mm。
　　3. 軟瓷面磚粘貼順序為自上而下。
　　4. 軟瓷面磚粘貼時用雙手來回挪動揉壓和對線，并用膠板拍實，使粘結劑均勻地擠壓到面磚邊沿，不允許像貼硬瓷磚那樣用皮錘或其他物件進行敲打、拍實。
　　5. 軟瓷面磚粘貼過程中及時清理擠壓到面磚邊沿的粘結劑，避免影響勾縫效果。
　　6. 在粘結層初凝前，可適當的調整面磚位置和灰縫寬度，在粘結層初凝后至完全凝固階段，嚴禁擾動已粘貼的軟瓷面磚。

三、清縫、填縫、勾縫
　　非密拼的留縫方式，勾縫處理應采用單組份勾縫劑(具有防泛堿功能的軟瓷專業勾縫劑，黑色或水泥灰顏色均可或由設計確定)，攪拌方式同粘接劑。
　　1. 清縫：當拼接采用留縫方式時，因軟瓷本身厚度僅2~3mm，故需對接縫處進行清縫處理方可利于填縫劑漿料的填入。如不清縫，則留縫處粘接劑干固后無法進行正常的填縫及勾縫作業。清縫作業必須在粘貼完成后粘接劑初凝前完成，粘貼后即時清理比較方便，使用抹刀刀口或小平口改刀均可。
　　2. 填縫：調好填縫料后，可將其灌入塑料三角袋內，后部扎緊;
　　根據縫寬要求，用剪刀適當剪開一個小口，稍微用力擠出，填于縫內，適當冒出縫口即可。填縫料不可太干或太稀，以利于擠出并不流淌為宜。
　　3. 勾縫：當填縫料適當收水后，未干之前(根據天氣情況由工人掌握)，用光滑的鋼筋圓條進行勾縫，宜從上到下，先短縫后長縫。勾縫圓條直徑應比縫寬大2-4mm。

四、清潔
　　軟瓷磚施工無論在粘接過程中或者勾縫過程中，均應注意盡量不要將粘接劑或者填縫料污染到板面。如果不小心沾到板面，切忌在污染漿料未干前濕刮濕擦，這樣留下的擦痕會更大面積污染板面且不易清理。
　　正確的處理辦法是：待其初凝后，用灰刀等工具輕輕將其剔除后，輔以干毛巾或干海綿在污染處輕擦。
　　整體施工完畢拆除腳手架前，如整體有臟污現象，可采用汽車用泡沫清潔劑、類似清潔瓷磚的弱稀草酸溶液進行整體清潔，清潔后隨即用清水沖凈。擦洗工具忌用鋼絲球之類硬質材料，以防劃傷軟瓷。無論做何種清潔處理，均需要事先做局部小樣實驗，效果認可后方可大面積作業。

五、特殊部位處理
　　1. 建筑物陽角均采用對角粘帖，縫口平直一致。窗口、柱立面尺寸與面磚模數不符時，其切割必須對稱切割，不得采用找零，兩側切割的面磚大小尺寸應一致、縫口均勻。
　　2. 面磚的壓向應正確，窗側面磚成型均切框邊2~3mm，門窗框兩側應均勻一致，窗臺、腰線等不小于5%的泛水坡，窗框下口面磚成型不得超過主框。
　　3. 門窗框側邊部位的面磚成型應與框邊預留5mm的縫隙，勾縫時采用鋼筋沿框邊壓成小圓弧狀或預留的5mm縫隙不勾縫，直接由門窗廠家直接采用填崁密封膠。
　　4. 有排水要求的部位應做成滴水線，門窗側平面磚鑲貼時應內高外底，保證泛水坡度正確。
　　5. 外墻面磚應結合立面設計合理設置分格縫，分格縫間距按層高2.9M設置，或以分格線條部位為界，并采用接近面磚顏色的耐候密封膠進行填嵌。
　　6. 陰角：在一面墻退3毫米，清縫后填入勾縫劑。
　　7. 陽角：陽角處施工時故意留出3~5毫米縫，清縫后填入勾縫劑。

六、成品保護
　　1. 軟瓷粘貼后，對因油漆、防水等后續工程而可能造成污染的部位，必須采取臨時保護措施。
　　2. 對施工中可能發生碰損的入口、通道、陽角等部位，應采取臨時保護措施。
　　3. 應合理安排水、電、設備安裝等工序，不宜在軟瓷建筑裝飾材料粘貼后開鑿孔洞。如需要在軟瓷建筑裝飾材料粘貼后開鑿孔洞，待粘結劑完全固結時才能進行。

　　軟瓷外墻磚施工方法，基本按照以上步驟進行。過程大同小異，然而施工實力、技術材料占據重要地位，寶潤達軟瓷，專業專注內外墻裝飾，合作熱線：400-098-3177

上一篇：寶潤達軟瓷助力長虹集團天匯城項目
下一篇：161萬戶舊城改造項目環保軟瓷發展新機遇
